Supervisor 工作流介绍

基于 LangGraph 官方教程整理

多智能体架构概览

在多智能体系统中，有多种架构模式可以选择。本节重点介绍 Supervisor（监督者）架构，这是最常用且最实用的多智能体协作模式之一。

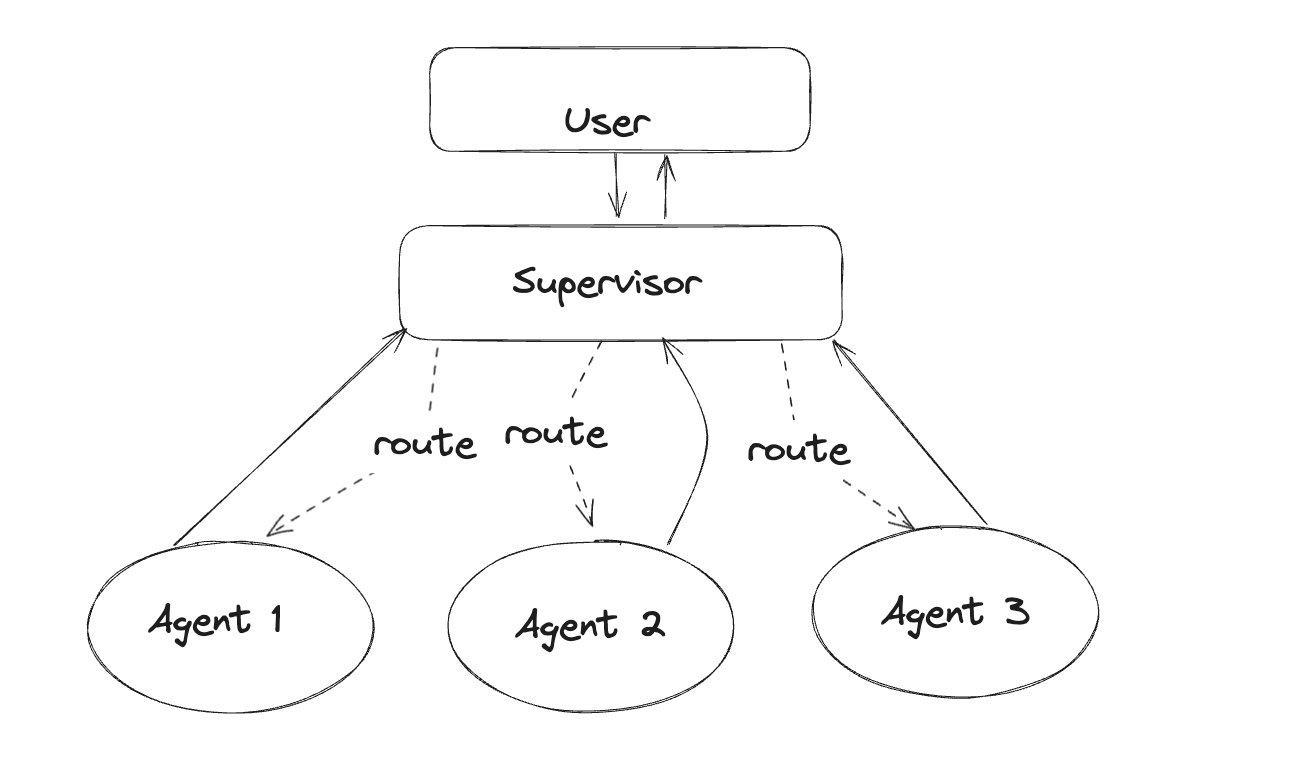

架构示意图

Supervisor 架构图

其他架构模式简介

除了 Supervisor 架构外，还有以下几种常见模式：

架构模式	简要说明
Parallel（并行）	多个 Agent 同时处理任务的不同部分
Sequential（顺序）	Agent 按序执行，前一个的输出作为下一个的输入
Loop（循环）	Agent 迭代改进输出，如代码编写+测试循环
Router（路由）	中央路由器根据任务类型分发给不同 Agent
Aggregator（聚合）	多个 Agent 的输出被汇总合成最终结果
Network（网络）	Agent 之间多对多直接通信，去中心化
Handoffs（交接）	Agent 之间直接传递控制权

什么是 Supervisor 架构？

Supervisor 架构是一种集中式的多智能体协作模式。在这种架构中，有一个"监督者" Agent（通常由 LLM 驱动）负责：

理解用户请求
决定调用哪个子 Agent
协调多个 Agent 的工作顺序
汇总结果返回给用户

用户请求 → Supervisor（总调度）→ 选择合适的 Worker Agent → 执行任务 → 返回结果给 Supervisor → 汇总回复用户

架构示意

                         ┌─────────────────┐
                         │   Supervisor    │
                         │   (LLM 决策)    │
                         └────────┬────────┘
                                  │
              ┌───────────────────┼───────────────────┐
              │                   │                   │
              ▼                   ▼                   ▼
        ┌──────────┐        ┌──────────┐        ┌──────────┐
        │ Agent 1  │        │ Agent 2  │        │ Agent 3  │
        │ (专业A)  │        │ (专业B)  │        │ (专业C)  │
        └──────────┘        └──────────┘        └──────────┘

Supervisor 架构的核心优势

优势	说明
流程清晰可控	所有通信经过中心节点，便于追踪
易于调试和监控	可以在 Supervisor 层面观察所有交互
灵活的任务分配	LLM 可以动态决定调用哪个 Agent
支持并行执行	可以同时调用多个 Agent 处理不同子任务
支持 Map-Reduce	适合将大任务拆分、并行处理、再汇总

适用场景

任务有明确的阶段划分
需要协调多个专业领域（如研究、数学、编程）
需要严格的执行顺序控制
复杂任务需要分解后分发给不同专家

实战：构建 Supervisor 多智能体系统

接下来，我们将通过一个完整的实例来演示如何构建 Supervisor 系统。这个系统包含两个专业 Agent：

研究 Agent：负责网络搜索和信息检索
数学 Agent：负责数学计算

环境准备

首先安装必要的依赖包：

bash

pip install -U langgraph langgraph-supervisor langchain-tavily "langchain[openai]"

设置 API 密钥：

python

import getpass
import os

def _set_if_undefined(var: str):
    if not os.environ.get(var):
        os.environ[var] = getpass.getpass(f"请输入 {var}: ")

_set_if_undefined("OPENAI_API_KEY")
_set_if_undefined("TAVILY_API_KEY")

Step 1：创建专业 Worker Agents

研究 Agent

研究 Agent 使用 Tavily 搜索工具进行网络检索：

python

from langchain_tavily import TavilySearch
from langgraph.prebuilt import create_react_agent

# 创建搜索工具
web_search = TavilySearch(max_results=3)

# 测试搜索工具
web_search_results = web_search.invoke("who is the mayor of NYC?")
print(web_search_results["results"][0]["content"])

创建研究 Agent：

python

research_agent = create_react_agent(
    model="openai:gpt-4.1",
    tools=[web_search],
    prompt=(
        "You are a research agent.\n\n"
        "INSTRUCTIONS:\n"
        "- Assist ONLY with research-related tasks, DO NOT do any math\n"
        "- After you're done with your tasks, respond to the supervisor directly\n"
        "- Respond ONLY with the results of your work, do NOT include ANY other text."
    ),
    name="research_agent",
)

数学 Agent

数学 Agent 使用简单的 Python 函数作为工具：

python

def add(a: float, b: float):
    """Add two numbers."""
    return a + b

def multiply(a: float, b: float):
    """Multiply two numbers."""
    return a * b

def divide(a: float, b: float):
    """Divide two numbers."""
    return a / b

math_agent = create_react_agent(
    model="openai:gpt-4.1",
    tools=[add, multiply, divide],
    prompt=(
        "You are a math agent.\n\n"
        "INSTRUCTIONS:\n"
        "- Assist ONLY with math-related tasks\n"
        "- After you're done with your tasks, respond to the supervisor directly\n"
        "- Respond ONLY with the results of your work, do NOT include ANY other text."
    ),
    name="math_agent",
)

测试数学 Agent：

python

for chunk in math_agent.stream(
    {"messages": [{"role": "user", "content": "what's (3 + 5) x 7"}]}
):
    print(chunk)

输出示例：

Tool Calls: add(a=3, b=5) → 8.0
Tool Calls: multiply(a=8, b=7) → 56.0
Final Answer: 56

Step 2：使用 langgraph-supervisor 创建 Supervisor

最简单的方式是使用预构建的 langgraph-supervisor 库：

python

from langgraph_supervisor import create_supervisor
from langchain.chat_models import init_chat_model

supervisor = create_supervisor(
    model=init_chat_model("openai:gpt-4.1"),
    agents=[research_agent, math_agent],
    prompt=(
        "You are a supervisor managing two agents:\n"
        "- a research agent. Assign research-related tasks to this agent\n"
        "- a math agent. Assign math-related tasks to this agent\n"
        "Assign work to one agent at a time, do not call agents in parallel.\n"
        "Do not do any work yourself."
    ),
    add_handoff_back_messages=True,
    output_mode="full_history",
).compile()

可视化 Supervisor 图结构：

python

from IPython.display import display, Image
display(Image(supervisor.get_graph().draw_mermaid_png()))

运行测试

使用一个需要两个 Agent 协作的查询：

python

for chunk in supervisor.stream(
    {
        "messages": [
            {
                "role": "user",
                "content": "find US and New York state GDP in 2024. what % of US GDP was New York state?",
            }
        ]
    },
):
    print(chunk)

执行流程：

Supervisor 接收请求
转交给 research_agent 查找 GDP 数据
research_agent 完成后返回 Supervisor
Supervisor 转交给 math_agent 计算百分比
math_agent 完成后返回 Supervisor
Supervisor 汇总结果返回用户

输出示例：

In 2024, the US GDP was $29.18 trillion and New York State's GDP was $2.297 trillion.
New York State accounted for approximately 7.87% of the total US GDP in 2024.

Step 3：从零构建 Supervisor（深入理解）

如果需要更多控制，可以从零构建 Supervisor 系统。

3.1 设置 Agent 间通信（Handoff）

Handoff 是多智能体架构中的关键概念——一个 Agent 交接控制权给另一个 Agent：

python

from typing import Annotated
from langchain_core.tools import tool, InjectedToolCallId
from langgraph.prebuilt import InjectedState
from langgraph.graph import StateGraph, START, MessagesState
from langgraph.types import Command

def create_handoff_tool(*, agent_name: str, description: str | None = None):
    """创建交接工具，用于将控制权转移给指定 Agent"""
    name = f"transfer_to_{agent_name}"
    description = description or f"Ask {agent_name} for help."

    @tool(name, description=description)
    def handoff_tool(
        state: Annotated[MessagesState, InjectedState],
        tool_call_id: Annotated[str, InjectedToolCallId],
    ) -> Command:
        tool_message = {
            "role": "tool",
            "content": f"Successfully transferred to {agent_name}",
            "name": name,
            "tool_call_id": tool_call_id,
        }
        return Command(
            goto=agent_name,                    # 目标 Agent 名称
            update={**state, "messages": state["messages"] + [tool_message]},
            graph=Command.PARENT,               # 在父图中导航
        )

    return handoff_tool

# 创建交接工具
assign_to_research_agent = create_handoff_tool(
    agent_name="research_agent",
    description="Assign task to a researcher agent.",
)

assign_to_math_agent = create_handoff_tool(
    agent_name="math_agent",
    description="Assign task to a math agent.",
)

3.2 创建 Supervisor Agent

python

supervisor_agent = create_react_agent(
    model="openai:gpt-4.1",
    tools=[assign_to_research_agent, assign_to_math_agent],
    prompt=(
        "You are a supervisor managing two agents:\n"
        "- a research agent. Assign research-related tasks to this agent\n"
        "- a math agent. Assign math-related tasks to this agent\n"
        "Assign work to one agent at a time, do not call agents in parallel.\n"
        "Do not do any work yourself."
    ),
    name="supervisor",
)

3.3 构建多智能体图

python

from langgraph.graph import END

# 定义多智能体 Supervisor 图
supervisor = (
    StateGraph(MessagesState)
    # 添加节点
    .add_node(supervisor_agent, destinations=("research_agent", "math_agent", END))
    .add_node(research_agent)
    .add_node(math_agent)
    # 添加边
    .add_edge(START, "supervisor")
    # Worker Agent 执行完毕后返回 Supervisor
    .add_edge("research_agent", "supervisor")
    .add_edge("math_agent", "supervisor")
    .compile()
)

关键点：

Worker Agents 执行完毕后总是返回 Supervisor
如果想让 Agent 直接回复用户（变成路由器模式），可以移除这些边

Step 4：高级任务委派（Task Delegation）

前面的例子中，Agent 通过解读完整消息历史来确定任务。另一种方式是让 Supervisor 明确制定任务描述：

python

from langgraph.types import Send

def create_task_description_handoff_tool(
    *, agent_name: str, description: str | None = None
):
    """创建带任务描述的交接工具"""
    name = f"transfer_to_{agent_name}"
    description = description or f"Ask {agent_name} for help."

    @tool(name, description=description)
    def handoff_tool(
        # 由 Supervisor LLM 填充的任务描述
        task_description: Annotated[
            str,
            "Description of what the next agent should do, including all of the relevant context.",
        ],
        state: Annotated[MessagesState, InjectedState],
    ) -> Command:
        task_description_message = {"role": "user", "content": task_description}
        agent_input = {**state, "messages": [task_description_message]}
        return Command(
            # 使用 Send 将特定输入发送给目标 Agent
            goto=[Send(agent_name, agent_input)],
            graph=Command.PARENT,
        )

    return handoff_tool

# 创建带任务描述的交接工具
assign_to_research_agent_with_description = create_task_description_handoff_tool(
    agent_name="research_agent",
    description="Assign task to a researcher agent.",
)

assign_to_math_agent_with_description = create_task_description_handoff_tool(
    agent_name="math_agent",
    description="Assign task to a math agent.",
)

使用 Send 的优势：

Worker Agent 只看到 Supervisor 制定的任务描述，而非完整历史
减少上下文膨胀
更精确的任务传达

运行示例：

python

for chunk in supervisor_with_description.stream(
    {
        "messages": [
            {
                "role": "user",
                "content": "find US and New York state GDP in 2024. what % of US GDP was New York state?",
            }
        ]
    },
    subgraphs=True,
):
    print(chunk)

Supervisor 生成的任务描述：

transfer_to_research_agent(
    task_description="Find the 2024 GDP for both the United States and New York state,
    using the most up-to-date and reputable sources available.
    Provide both GDP values and cite the data sources."
)

Supervisor 架构的两种变体

变体一：基本 Supervisor 模式

Agent 定义为图节点，Supervisor 使用 Command 路由：

python

from typing import Literal
from langchain_openai import ChatOpenAI
from langgraph.graph import StateGraph, MessagesState, START, END
from langgraph.types import Command

model = ChatOpenAI()

def supervisor(state: MessagesState) -> Command[Literal["agent_1", "agent_2", "__end__"]]:
    """Supervisor 节点：决定下一步调用哪个 Agent"""
    # 将状态相关信息传给 LLM，让它决定下一步
    # 常见做法是使用结构化输出，强制返回 "next_agent" 字段
    response = model.invoke(...)

    # 根据 Supervisor 的决策路由到某个 Agent 或结束
    # 如果返回 "__end__"，图执行结束
    return Command(goto=response["next_agent"])

def agent_1(state: MessagesState) -> Command[Literal["supervisor"]]:
    """Agent 1：执行特定任务后返回 Supervisor"""
    response = model.invoke(...)
    return Command(
        goto="supervisor",
        update={"messages": [response]},
    )

def agent_2(state: MessagesState) -> Command[Literal["supervisor"]]:
    """Agent 2：执行特定任务后返回 Supervisor"""
    response = model.invoke(...)
    return Command(
        goto="supervisor",
        update={"messages": [response]},
    )

# 构建图
builder = StateGraph(MessagesState)
builder.add_node(supervisor)
builder.add_node(agent_1)
builder.add_node(agent_2)
builder.add_edge(START, "supervisor")

supervisor_graph = builder.compile()

变体二：Tool-Calling Supervisor 模式

将子 Agent 定义为工具，使用 ReAct Agent 作为 Supervisor：

python

from langgraph.prebuilt import InjectedState, create_react_agent

def agent_1(state: Annotated[dict, InjectedState]):
    """Agent 1 作为工具"""
    response = model.invoke(...)
    return response.content

tools = [agent_1, agent_2]
supervisor = create_react_agent(model, tools)

层级式 Supervisor 架构（Hierarchical）

当系统变得复杂时，可以采用多层 Supervisor 嵌套：

                              ┌─────────────────────┐
                              │  Top-Level          │
                              │  Supervisor         │
                              └──────────┬──────────┘
                                         │
              ┌──────────────────────────┼──────────────────────────┐
              ↓                          ↓                          ↓
    ┌─────────────────┐        ┌─────────────────┐        ┌─────────────────┐
    │  Team 1         │        │  Team 2         │        │  Team 3         │
    │  Supervisor     │        │  Supervisor     │        │  Supervisor     │
    └────────┬────────┘        └────────┬────────┘        └────────┬────────┘
             │                          │                          │
      ┌──────┴──────┐            ┌──────┴──────┐            ┌──────┴──────┐
      ↓             ↓            ↓             ↓            ↓             ↓
 ┌─────────┐  ┌─────────┐  ┌─────────┐  ┌─────────┐  ┌─────────┐  ┌─────────┐
 │ Agent A │  │ Agent B │  │ Agent C │  │ Agent D │  │ Agent E │  │ Agent F │
 └─────────┘  └─────────┘  └─────────┘  └─────────┘  └─────────┘  └─────────┘

何时需要层级式架构？

Supervisor 管理的 Agent 太多，决策质量下降
上下文过于复杂，单个 Supervisor 难以跟踪
不同领域的 Agent 需要更好的隔离

Agent 间通信策略

共享消息列表的两种策略

策略	说明	优点	缺点
共享完整历史	Agent 共享完整的思考过程	上下文完整	上下文快速膨胀
只共享最终结果	Agent 只共享结论	控制上下文大小	可能丢失中间信息

控制 Agent 输出的示例：

python

def call_research_agent(state):
    """只返回 Agent 的最终响应，排除内部思考过程"""
    response = research_agent.invoke(state)
    # 只取最后一条消息
    return {"messages": response["messages"][-1]}

关键设计原则

1. 工具/Agent 命名要清晰

子 Agent 的名称和描述直接影响 Supervisor 的路由决策：

python

# ❌ 不好的命名
@tool("agent1", description="处理一些事情")

# ✅ 好的命名
@tool(
    "financial_analyst",
    description="分析财务报表、计算投资回报率、生成财务预测报告。"
)

2. 控制信息流

输入控制：使用 Send() 精确控制子 Agent 看到的内容
输出控制：过滤子 Agent 的中间过程，只保留结果

3. 避免 Supervisor 过载

当 Supervisor 管理的 Agent 太多时：

升级为层级式架构
将相关 Agent 分组到团队中
使用更专业的子 Supervisor

何时选择 Supervisor 架构？

场景	推荐方案
工具少于 5 个，任务简单	单 Agent 即可
工具 5-15 个，有明确分类	Supervisor + 2-3 个专业 Agent
工具 15+ 个，多领域复杂任务	层级式 Supervisor 架构
需要 Agent 直接与用户交互	Handoffs 模式

思考题

在什么情况下应该使用 Send() 而非共享完整消息历史？
如果研究 Agent 和数学 Agent 都不能完成任务，Supervisor 应该如何处理？
如何监控和调试一个复杂的层级式 Supervisor 系统？

下一节预告：我们将通过完整的代码案例，运行一个 Supervisor 多智能体系统，并分析其执行过程。

Supervisor 工作流介绍 ​

多智能体架构概览 ​

架构示意图 ​

其他架构模式简介 ​

什么是 Supervisor 架构？ ​

架构示意 ​

Supervisor 架构的核心优势 ​

适用场景 ​

实战：构建 Supervisor 多智能体系统 ​

环境准备 ​

Step 1：创建专业 Worker Agents ​

研究 Agent ​

数学 Agent ​

Step 2：使用 langgraph-supervisor 创建 Supervisor ​

运行测试 ​

Step 3：从零构建 Supervisor（深入理解） ​

3.1 设置 Agent 间通信（Handoff） ​

3.2 创建 Supervisor Agent ​

3.3 构建多智能体图 ​

Step 4：高级任务委派（Task Delegation） ​

Supervisor 架构的两种变体 ​

变体一：基本 Supervisor 模式 ​

变体二：Tool-Calling Supervisor 模式 ​

层级式 Supervisor 架构（Hierarchical） ​

何时需要层级式架构？ ​

Agent 间通信策略 ​

共享消息列表的两种策略 ​

关键设计原则 ​

1. 工具/Agent 命名要清晰 ​

2. 控制信息流 ​

3. 避免 Supervisor 过载 ​

何时选择 Supervisor 架构？ ​

延伸阅读 ​

思考题 ​

Supervisor 工作流介绍

多智能体架构概览

架构示意图

其他架构模式简介

什么是 Supervisor 架构？

架构示意

Supervisor 架构的核心优势

适用场景

实战：构建 Supervisor 多智能体系统

环境准备

Step 1：创建专业 Worker Agents

研究 Agent

数学 Agent

Step 2：使用 langgraph-supervisor 创建 Supervisor

运行测试

Step 3：从零构建 Supervisor（深入理解）

3.1 设置 Agent 间通信（Handoff）

3.2 创建 Supervisor Agent

3.3 构建多智能体图

Step 4：高级任务委派（Task Delegation）

Supervisor 架构的两种变体

变体一：基本 Supervisor 模式

变体二：Tool-Calling Supervisor 模式

层级式 Supervisor 架构（Hierarchical）

何时需要层级式架构？

Agent 间通信策略

共享消息列表的两种策略

关键设计原则

1. 工具/Agent 命名要清晰

2. 控制信息流

3. 避免 Supervisor 过载

何时选择 Supervisor 架构？

延伸阅读

思考题
