LangGraph 两种循环模式对比：自修正 vs 工具调用

在构建 AI Agent 时，循环（Loop）是最常见的设计模式。但不是所有的循环都是一样的！本节将深入解析两种核心循环模式，帮助你选择正确的架构。

一、为什么理解循环模式很重要？

当你用 LangGraph 构建 Agent 时，你会发现很多场景都需要"回头"——但回头的原因可能完全不同：

场景	回头的原因	心态
代码生成器	代码报错了，需要修复	"我做错了，要重做"
数据分析师	需要查询外部 API	"我缺东西，去拿一下"
对话助手	用户信息不完整	"问题不清，再问一遍"
交易 Agent	需要获取最新股价	"我要更新数据"

表面上看都是"循环"，但底层逻辑完全不同。理解这个区别，是写出优雅 LangGraph 代码的关键。

二、两种循环模式图解

模式一：自修正循环（Self-Correction Loop）

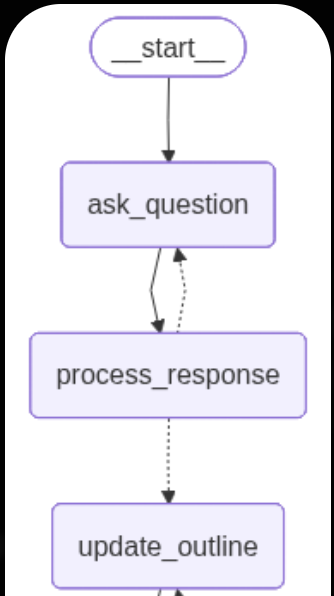

自修正循环示意图

特点：

节点之间有双向箭头（虚线表示条件跳转）
流程可能逆流回退
目的是质量控制——"不合格就重做"

典型场景：

✍️ 代码生成：生成 → 测试 → 报错 → 重新生成
📝 写作助手：写稿 → 审核 → 不满意 → 重写
🎯 信息收集：问问题 → 处理回答 → 信息不全 → 继续追问

模式二：工具调用循环（Tool-Calling Loop）

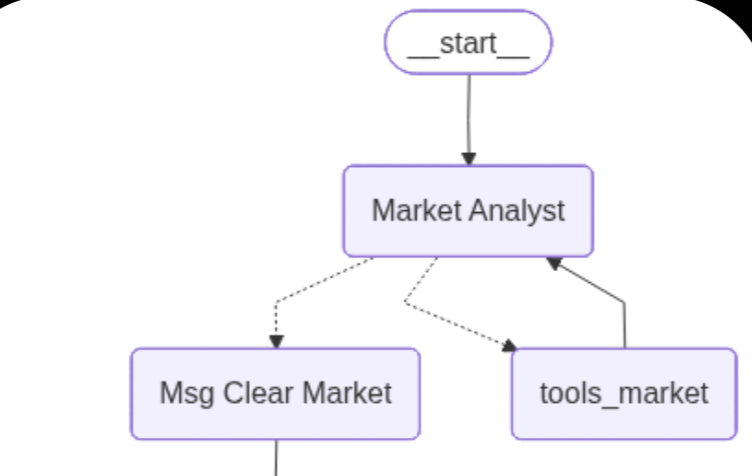

工具调用循环示意图

特点：

Agent 节点连接到工具节点，工具返回到同一个 Agent
整体流向是向前的
目的是数据获取——"拿东西继续干活"

典型场景：

📊 市场分析：分析师 → 调用股价工具 → 拿到数据 → 继续分析
🔍 RAG 检索：Agent → 向量库查询 → 获取上下文 → 生成回答
🤖 函数调用：LLM → 调用 API → 处理返回值 → 下一步

三、核心区别一句话总结

┌─────────────────────────────────────────────────────────────────┐
│  自修正循环：🔧 "刚才做错了，我要重做"  ── 纠错导向          │
│  工具调用循环：📦 "缺个材料，拿完继续"  ── 数据导向          │
└─────────────────────────────────────────────────────────────────┘

更形象地说：

自修正循环 像是一个工匠：在一个环节没做好之前，绝不进入下一个环节
工具调用循环 像是一条装配线：每个工人调用工具干完活，就把结果传给下一个人

四、代码实战：自修正循环

场景：写代码 → 测试 → 报错就重写 → 直到通过

python

from langgraph.graph import StateGraph, START, END
from typing import TypedDict

# 1. 定义状态：我们需要追踪代码质量和重试次数
class AgentState(TypedDict):
    code: str
    error: bool      # 标记是否有错误
    attempts: int    # 记录重试次数

# 2. 定义节点
def generate_code(state: AgentState):
    """生成代码的节点"""
    print(f"✍️ [第 {state['attempts'] + 1} 次尝试] 正在写代码...")
    return {"code": "print('Hello World')", "attempts": state['attempts'] + 1}

def check_code(state: AgentState):
    """测试代码的节点"""
    # 模拟：前 2 次失败，第 3 次成功
    is_error = state['attempts'] < 3
    if is_error:
        print("❌ 测试失败：代码有 Bug！")
    else:
        print("✅ 测试通过：代码完美！")
    return {"error": is_error}

# 3. 定义条件判断逻辑（核心！）
def should_continue(state: AgentState):
    """决定是重试还是结束"""
    if state["error"]:
        return "retry"   # 🔙 有错误，返回上一步重做
    else:
        return "finish"  # 🚀 没错误，流程结束

# 4. 构建图
workflow = StateGraph(AgentState)

workflow.add_node("coder", generate_code)
workflow.add_node("tester", check_code)

workflow.add_edge(START, "coder")
workflow.add_edge("coder", "tester")

# 关键：条件边决定是否回退
workflow.add_conditional_edges(
    "tester",
    should_continue,
    {
        "retry": "coder",  # ← 指回上一个节点（形成闭环）
        "finish": END
    }
)

app = workflow.compile()

# 🎨 可视化图结构
from IPython.display import Image, display
display(Image(app.get_graph().draw_mermaid_png()))

# 运行
print("--- 自修正循环演示 ---")
app.invoke({"attempts": 0, "error": False})

预期结果：

text

--- 自修正循环演示 ---
✍️ [第 1 次尝试] 正在写代码...
❌ 测试失败：代码有 Bug！
✍️ [第 2 次尝试] 正在写代码...   ← 被打回重做
❌ 测试失败：代码有 Bug！
✍️ [第 3 次尝试] 正在写代码...   ← 又被打回
✅ 测试通过：代码完美！           ← 终于通过，结束

关键代码解读

python

# 条件边的 mapping 决定了图的走向
workflow.add_conditional_edges(
    "tester",           # 从 tester 节点出发
    should_continue,    # 调用这个函数判断
    {
        "retry": "coder",  # 返回 "retry" → 回到 coder
        "finish": END      # 返回 "finish" → 结束
    }
)

设计要点：

should_continue 函数检查 state["error"]
只要有错误，就返回 "retry"，指向前面的节点
这就形成了"死磕型"循环

五、代码实战：工具调用循环（基于 TradingAgents 真实案例）

下面的代码来自本书 Module 10 的 TradingAgents 项目。我们以 Market Analyst（市场分析师） 为例，展示真实的工具调用循环是如何工作的。

5.1 Market Analyst 可调用的全部工具

Market Analyst 可以调用 2 个核心工具：

python

# 文件：tradingagents/agents/utils/core_stock_tools.py
from langchain_core.tools import tool
from typing import Annotated

@tool
def get_stock_data(
    symbol: Annotated[str, "ticker symbol of the company"],
    start_date: Annotated[str, "Start date in yyyy-mm-dd format"],
    end_date: Annotated[str, "End date in yyyy-mm-dd format"],
) -> str:
    """
    获取股票价格数据（OHLCV：开盘价、最高价、最低价、收盘价、成交量）

    Args:
        symbol: 股票代码，如 AAPL, TSM, NVDA
        start_date: 开始日期，格式 yyyy-mm-dd
        end_date: 结束日期，格式 yyyy-mm-dd

    Returns:
        包含股价数据的格式化字符串
    """
    return route_to_vendor("get_stock_data", symbol, start_date, end_date)

python

# 文件：tradingagents/agents/utils/technical_indicators_tools.py
@tool
def get_indicators(
    symbol: Annotated[str, "ticker symbol of the company"],
    indicator: Annotated[str, "technical indicator to get"],
    curr_date: Annotated[str, "current trading date, YYYY-mm-dd"],
    look_back_days: Annotated[int, "how many days to look back"] = 30,
) -> str:
    """
    获取技术指标分析数据

    Args:
        symbol: 股票代码
        indicator: 技术指标名称（见下方完整列表）
        curr_date: 当前交易日期
        look_back_days: 回溯天数，默认 30 天

    Returns:
        包含技术指标数据的格式化字符串
    """
    return route_to_vendor("get_indicators", symbol, indicator, curr_date, look_back_days)

get_indicators 支持的全部 12 个技术指标：

类别	指标名称	说明
移动平均线	`close_50_sma`	50 日简单移动平均线（中期趋势）
	`close_200_sma`	200 日简单移动平均线（长期趋势）
	`close_10_ema`	10 日指数移动平均线（短期响应）
MACD 相关	`macd`	MACD 动量指标
	`macds`	MACD 信号线
	`macdh`	MACD 柱状图（动量强度）
动量指标	`rsi`	相对强弱指数（超买/超卖）
波动率指标	`boll`	布林带中轨（20 日 SMA）
	`boll_ub`	布林带上轨（+2 标准差）
	`boll_lb`	布林带下轨（-2 标准差）
	`atr`	平均真实波幅（波动率测量）
成交量指标	`vwma`	成交量加权移动平均

5.2 Market Analyst 节点实现

python

# 文件：tradingagents/agents/analysts/market_analyst.py
from langchain_core.prompts import ChatPromptTemplate, MessagesPlaceholder

def create_market_analyst(llm):
    """创建市场分析师节点的工厂函数"""

    def market_analyst_node(state):
        # 从状态中获取交易日期和股票代码
        current_date = state["trade_date"]
        ticker = state["company_of_interest"]

        # ⭐ 定义可用工具列表（2 个工具）
        tools = [
            get_stock_data,   # 获取股价数据
            get_indicators,   # 获取技术指标
        ]

        # 系统提示词：指导 LLM 如何使用这些工具
        system_message = """You are a trading assistant tasked with analyzing financial markets.
        Your role is to select the most relevant indicators for a given market condition.

        Please make sure to call get_stock_data first to retrieve the CSV that is needed
        to generate indicators. Then use get_indicators with the specific indicator names.

        Write a very detailed and nuanced report of the trends you observe."""

        # 构建 Prompt
        prompt = ChatPromptTemplate.from_messages([
            ("system", "You have access to the following tools: {tool_names}.\n{system_message}"
                       "Current date is {current_date}. The company is {ticker}"),
            MessagesPlaceholder(variable_name="messages"),
        ])

        prompt = prompt.partial(
            system_message=system_message,
            tool_names=", ".join([tool.name for tool in tools]),
            current_date=current_date,
            ticker=ticker
        )

        # ⭐ 关键：将工具绑定到 LLM
        chain = prompt | llm.bind_tools(tools)

        # 调用 LLM
        result = chain.invoke(state["messages"])

        # 如果没有工具调用，说明分析完成，提取报告
        report = ""
        if len(result.tool_calls) == 0:
            report = result.content

        return {
            "messages": [result],
            "market_report": report,  # 保存分析报告
        }

    return market_analyst_node

5.3 条件判断逻辑：是否继续调用工具？

python

# 文件：tradingagents/graph/conditional_logic.py
from tradingagents.agents.utils.agent_states import AgentState

class ConditionalLogic:
    """处理图流转的条件逻辑"""

    def should_continue_market(self, state: AgentState):
        """判断市场分析是否应该继续"""
        messages = state["messages"]
        last_message = messages[-1]

        # ⭐ 核心判断：最后一条消息是否包含工具调用？
        if last_message.tool_calls:
            return "tools_market"      # 有工具调用 → 去执行工具
        return "Msg Clear Market"      # 没有工具调用 → 分析完成，清理后传给下一个

5.4 使用 ToolNode 统一管理工具

python

# 文件：tradingagents/graph/trading_graph.py
from langgraph.prebuilt import ToolNode

class TradingAgentsGraph:
    def _create_tool_nodes(self):
        """创建工具节点"""
        return {
            "market": ToolNode([
                get_stock_data,   # 股价数据工具
                get_indicators,   # 技术指标工具
            ]),
            # ... 其他分析师的工具节点
        }

5.5 完整的图构建

python

# 文件：tradingagents/graph/setup.py
from langgraph.graph import END, StateGraph, START
from langgraph.prebuilt import ToolNode

class GraphSetup:
    def setup_graph(self, selected_analysts=["market", "social", "news", "fundamentals"]):
        """构建完整的 Agent 工作流图"""

        workflow = StateGraph(AgentState)

        # ========== 添加节点 ==========
        # 1. Market Analyst 主节点
        workflow.add_node("Market Analyst", create_market_analyst(self.quick_thinking_llm))

        # 2. 工具节点（使用 LangGraph 内置的 ToolNode）
        workflow.add_node("tools_market", ToolNode([get_stock_data, get_indicators]))

        # 3. 消息清理节点（分析完成后清理中间消息）
        workflow.add_node("Msg Clear Market", create_msg_delete())

        # ========== 添加边 ==========
        # 入口：从 START 到 Market Analyst
        workflow.add_edge(START, "Market Analyst")

        # ⭐ 条件边：决定是调用工具还是结束分析
        workflow.add_conditional_edges(
            "Market Analyst",                              # 从这个节点出发
            self.conditional_logic.should_continue_market, # 用这个函数判断
            ["tools_market", "Msg Clear Market"]           # 可能的目标节点
        )

        # ⭐ 关键：工具执行完后，无条件返回 Market Analyst
        workflow.add_edge("tools_market", "Market Analyst")

        # 分析完成后，传给下一个分析师
        workflow.add_edge("Msg Clear Market", "Social Analyst")

        return workflow.compile()

5.6 工具调用循环的完整流程

┌─────────────────────────────────────────────────────────────────────────────┐
│                    Market Analyst 工具调用循环                               │
├─────────────────────────────────────────────────────────────────────────────┤
│                                                                              │
│   START                                                                      │
│     │                                                                        │
│     ▼                                                                        │
│   ┌──────────────────┐                                                       │
│   │  Market Analyst  │◄─────────────────────────────┐                        │
│   │                  │                              │                        │
│   │  1. 调用 LLM     │                              │                        │
│   │  2. LLM 决定是否 │                              │                        │
│   │     需要工具     │                              │                        │
│   └────────┬─────────┘                              │                        │
│            │                                        │                        │
│            ▼                                        │                        │
│   ┌──────────────────────────────┐                  │                        │
│   │  should_continue_market()    │                  │                        │
│   │                              │                  │                        │
│   │  if tool_calls:              │                  │                        │
│   │      return "tools_market"  ─┼──────────────────┼─────┐                  │
│   │  else:                       │                  │     │                  │
│   │      return "Msg Clear"     ─┼───────┐          │     │                  │
│   └──────────────────────────────┘       │          │     │                  │
│                                          │          │     ▼                  │
│                                          │          │   ┌─────────────────┐  │
│                                          │          │   │  tools_market   │  │
│                                          │          │   │                 │  │
│                                          │          │   │ • get_stock_data│  │
│                                          │          │   │ • get_indicators│  │
│                                          │          │   └────────┬────────┘  │
│                                          │          │            │           │
│                                          │          └────────────┘           │
│                                          │       无条件返回（继续分析）        │
│                                          ▼                                   │
│                                   ┌──────────────────┐                       │
│                                   │ Msg Clear Market │                       │
│                                   │ （清理中间消息）  │                       │
│                                   └────────┬─────────┘                       │
│                                            │                                 │
│                                            ▼                                 │
│                                    下一个分析师...                            │
│                                                                              │
└─────────────────────────────────────────────────────────────────────────────┘

5.7 真实运行流程示例

假设我们要分析 NVDA（英伟达）的股票：

text

--- Market Analyst 工具调用循环演示 ---

🔄 第 1 轮：Market Analyst
   LLM 思考："我需要先获取 NVDA 的股价数据"
   → 调用工具: get_stock_data("NVDA", "2024-01-01", "2024-03-01")
   → 返回 Market Analyst

🔄 第 2 轮：Market Analyst
   LLM 思考："股价数据拿到了，我需要看看 RSI 指标"
   → 调用工具: get_indicators("NVDA", "rsi", "2024-03-01", 30)
   → 返回 Market Analyst

🔄 第 3 轮：Market Analyst
   LLM 思考："RSI 显示超买，我再看看 MACD"
   → 调用工具: get_indicators("NVDA", "macd", "2024-03-01", 30)
   → 返回 Market Analyst

🔄 第 4 轮：Market Analyst
   LLM 思考："再查一下布林带"
   → 调用工具: get_indicators("NVDA", "boll_ub", "2024-03-01", 30)
   → 返回 Market Analyst

🔄 第 5 轮：Market Analyst
   LLM 思考："数据够了，我可以写报告了"
   → 不调用工具，生成分析报告
   → 进入 Msg Clear Market
   → 传给 Social Analyst

✅ 循环结束，共调用 4 次工具

5.8 关键代码解读

python

# ⭐ 核心机制 1：LLM 自主决定是否调用工具
chain = prompt | llm.bind_tools(tools)  # 绑定工具到 LLM
result = chain.invoke(state["messages"])  # LLM 返回的消息可能包含 tool_calls

# ⭐ 核心机制 2：条件边根据 tool_calls 判断流向
if last_message.tool_calls:
    return "tools_market"      # 有工具调用 → 执行工具
return "Msg Clear Market"      # 无工具调用 → 分析完成

# ⭐ 核心机制 3：工具执行后无条件返回
workflow.add_edge("tools_market", "Market Analyst")  # 固定边，不是条件边！

设计要点：

LLM 自主决策：不是代码判断"需不需要工具"，而是 LLM 根据上下文自己决定
ToolNode 统一管理：使用 LangGraph 内置的 ToolNode 自动执行工具调用
无条件返回：工具执行完后，总是返回给 Agent，由 Agent 决定下一步
多轮调用：一次分析可能调用多次工具（先查股价，再查各种指标）

六、两种模式对比总结

特征	自修正循环	工具调用循环
循环目的	纠错（Fixing）	采集（Fetching）
心态	"刚才做错了，我要重做"	"缺个材料，我去拿一下"
流向	经常逆流 (Backtrack)	主要是顺流，偶有旁路
条件判断	`if error: return "retry"`	`if need_tool: return "tool"`
边类型	条件边指向之前的节点	固定边从工具返回调用者
典型应用	代码生成、写作、对话	API 调用、RAG、数据分析

七、实际应用建议

何时使用自修正循环？

✅ 输出质量要求高，需要多次迭代
✅ 有明确的"成功/失败"判断标准
✅ Human-in-the-loop 场景
✅ 代码执行、测试驱动开发

何时使用工具调用循环？

✅ 需要调用外部 API 或工具
✅ RAG（检索增强生成）场景
✅ 多 Agent 协作流水线
✅ 数据采集和处理

可以混合使用吗？

当然可以！很多复杂 Agent 同时包含两种模式：

┌─────────────────────────────────────────────────────────────────┐
│                    混合模式示例                                  │
├─────────────────────────────────────────────────────────────────┤
│                                                                  │
│    ┌──────────┐     ┌──────────┐     ┌──────────┐               │
│    │  Coder   │────►│  Tester  │────►│ Reviewer │               │
│    └────┬─────┘     └────┬─────┘     └──────────┘               │
│         │                │                                       │
│         │                │ ← 自修正循环（测试失败就重写）        │
│         │                │                                       │
│         ▼                │                                       │
│    ┌──────────┐          │                                       │
│    │  Tools   │──────────┘ ← 工具调用循环（查文档、运行代码）    │
│    └──────────┘                                                  │
│                                                                  │
└─────────────────────────────────────────────────────────────────┘

八、本节小结

自修正循环：用于质量控制，"做错就重来"
工具调用循环：用于数据获取，"拿完东西继续"
两者在代码上的区别主要体现在条件边的判断逻辑
实际应用中，两种模式经常组合使用

理解这两种基础模式，你就能设计出更清晰、更高效的 LangGraph 工作流！

💡 下一步：尝试修改上面的代码，添加最大重试次数限制，或者让工具调用支持多个工具的串联调用。

LangGraph 两种循环模式对比：自修正 vs 工具调用 ​

一、为什么理解循环模式很重要？ ​

二、两种循环模式图解 ​

模式一：自修正循环（Self-Correction Loop） ​

模式二：工具调用循环（Tool-Calling Loop） ​

三、核心区别一句话总结 ​

四、代码实战：自修正循环 ​

关键代码解读 ​

五、代码实战：工具调用循环（基于 TradingAgents 真实案例） ​

5.1 Market Analyst 可调用的全部工具 ​

5.2 Market Analyst 节点实现 ​

5.3 条件判断逻辑：是否继续调用工具？ ​

5.4 使用 ToolNode 统一管理工具 ​

5.5 完整的图构建 ​

5.6 工具调用循环的完整流程 ​

5.7 真实运行流程示例 ​

5.8 关键代码解读 ​

六、两种模式对比总结 ​

七、实际应用建议 ​

何时使用自修正循环？ ​

何时使用工具调用循环？ ​

可以混合使用吗？ ​

八、本节小结 ​

LangGraph 两种循环模式对比：自修正 vs 工具调用

一、为什么理解循环模式很重要？

二、两种循环模式图解

模式一：自修正循环（Self-Correction Loop）

模式二：工具调用循环（Tool-Calling Loop）

三、核心区别一句话总结

四、代码实战：自修正循环

关键代码解读

五、代码实战：工具调用循环（基于 TradingAgents 真实案例）

5.1 Market Analyst 可调用的全部工具

5.2 Market Analyst 节点实现

5.3 条件判断逻辑：是否继续调用工具？

5.4 使用 ToolNode 统一管理工具

5.5 完整的图构建

5.6 工具调用循环的完整流程

5.7 真实运行流程示例

5.8 关键代码解读

六、两种模式对比总结

七、实际应用建议

何时使用自修正循环？

何时使用工具调用循环？

可以混合使用吗？

八、本节小结
